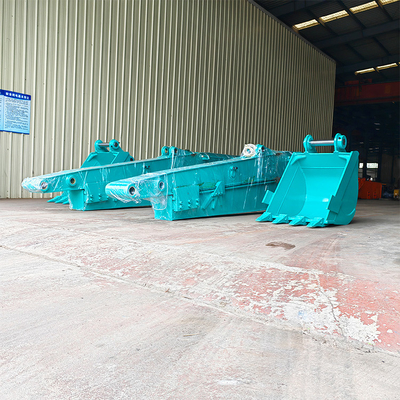

دوامدار چند وظیفۀ بازوی اسلایدی در حفاری بازوی اسلایدی در حفاری برای کاماتسو کاتو هیتاچی سانی و غیره

کاتالوگ ZH Excavator boom arm.pdf

چطور کار ميکنه

بازوی لغزنده حفاری با حرکت و عقب شدن سیلندر روغن گسترش یافته و عقب کشیده می شود تا شعاع حفاری و عمق حفاری بزرگتر به دست آید.

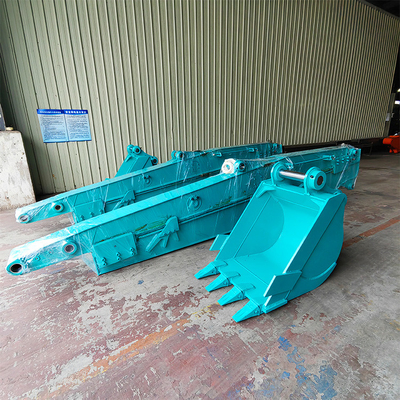

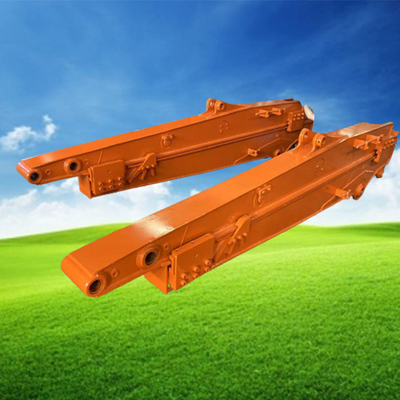

بازوی تلسکوپی بیرونی از دو قسمت تشکیل شده است: بازوی لغزش بالا و بازوی ثابت پایین.

بازوی لغزنده بالایی بر روی بازوی ثابت پایین نصب شده است و بدن متحرک توسط دو طرف رول ها و ریل ها به سمت بالا و پایین شکل می گیرد.

با گسترش و انقباض سیلندر تلسکوپی، بدن لغزنده بالایی به جلو و عقب رانده می شود تا به طور آزاد گسترش یابد و انقباض یابد.

ساختار

یک سیلندر تلسکوپی در بازوی لغزش بالا نصب شده است، بدن سیلندر بر روی بازوی ثابت پایین ثابت شده است و میله پیستون سیلندر بر روی بازوی لغزش بالا ثابت شده است.

اجزای اصلی آن عبارتند از: بدن ثابت، بدن متحرک، اسلایدر، سیلندر تلسکوپی و غیره.

ویژگی

دست کش ما با دوام است و می تواند کار سنگین را انجام دهد و خاک سخت را حفاری کند. دست کش ساختار ساده، نرخ شکست پایین، نگهداری آسان و عمر طولانی تری دارد. اساساًاگر بازوی کشنده تحت نگهداری عادی باشد، اسلایدر فقط نیاز به جایگزینی یک بار در سال دارد و نیازی به بررسی مسائل دیگر ندارد. بازوی اسلایدی می تواند برای حفاری قطبی یا پشتیبانی استفاده شود.

(سهولت نگهداری)

بازوی Slinging ZHONGHE به جای چرخ چرخ سنتی، بشقاب های نایلنی ضد فرسایش را به کار می گیرد، که می تواند به سرعت و به راحتی جایگزین شود.

(ساختري محکم کشنده)
1پوشش پایین بازوی لغزش بالا و پوشش بالای بازوی ثابت کردن پایین هر دو 20 میلی متر هستند.
2صفحه های پوشش از یک قطعه کامل برش داده می شوند اما به صورت محکم تر و غیر قابل تغییر شکل قرار نمی گیرند.

(از نشت روغن اجتناب کنید)

طراحی مهر و موم روغن دوگانه برای سیلندر تلسکوپی داخلی مانع از نشت روغن هیدرولیک می شود ، عمر سیلندر کشنده را طولانی می کند

(زندگی طولانی)
1طراحی دو مرز سیلندر کشنده مانع از تکان دادن سیلندر و کشیدن بیش از حد می شود.
2. سلايدر هاي فولادي بين اسکيت بورد ها جوش داده شده اند تا به لباسها مقاومت کنند

خدمات خوب:

1. پشتیبانی آنلاین در عرض 24 ساعت

2. پشتیبانی فنی ویدئویی

(مهندس های ما بیش از 10 سال روی بوم حفاری و اتصال تمرکز کرده اند)

3. بوم حفاری بلند باید دو / سه پی سی پیوسته باشد تا آن را در کانتینر قرار دهد تا هزینه حمل و نقل را صرفه جویی کند.

گارانتی

6 ماه برای بوم کششی، 3 ماه برای سطل
